SMARTCUBIC

Papan Phenolic Premium untuk Kubikel Toilet yang Kokoh, Tahan Air, dan Stabil untuk Penggunaan Jangka Panjang

SMARTCUBIC

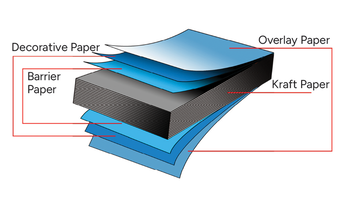

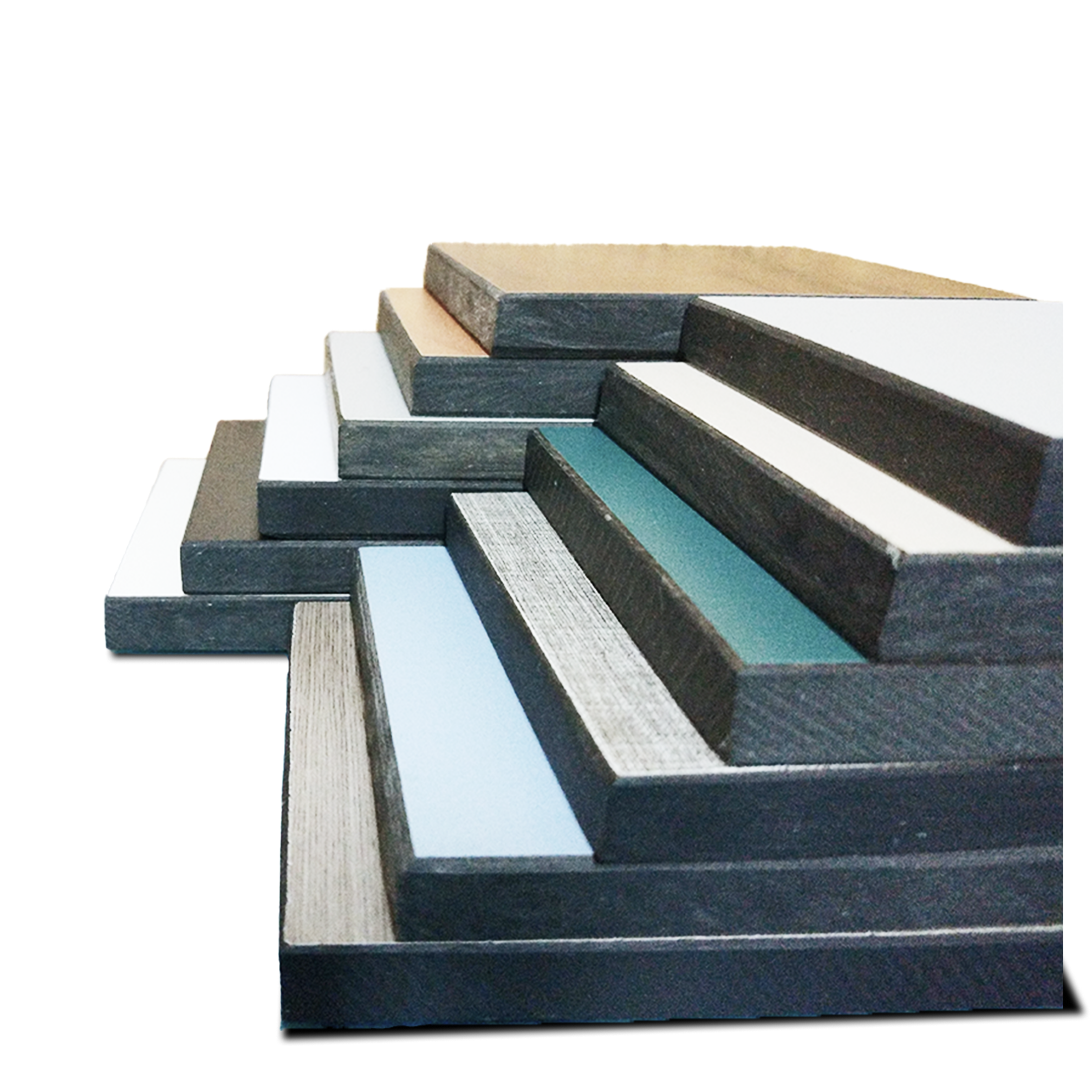

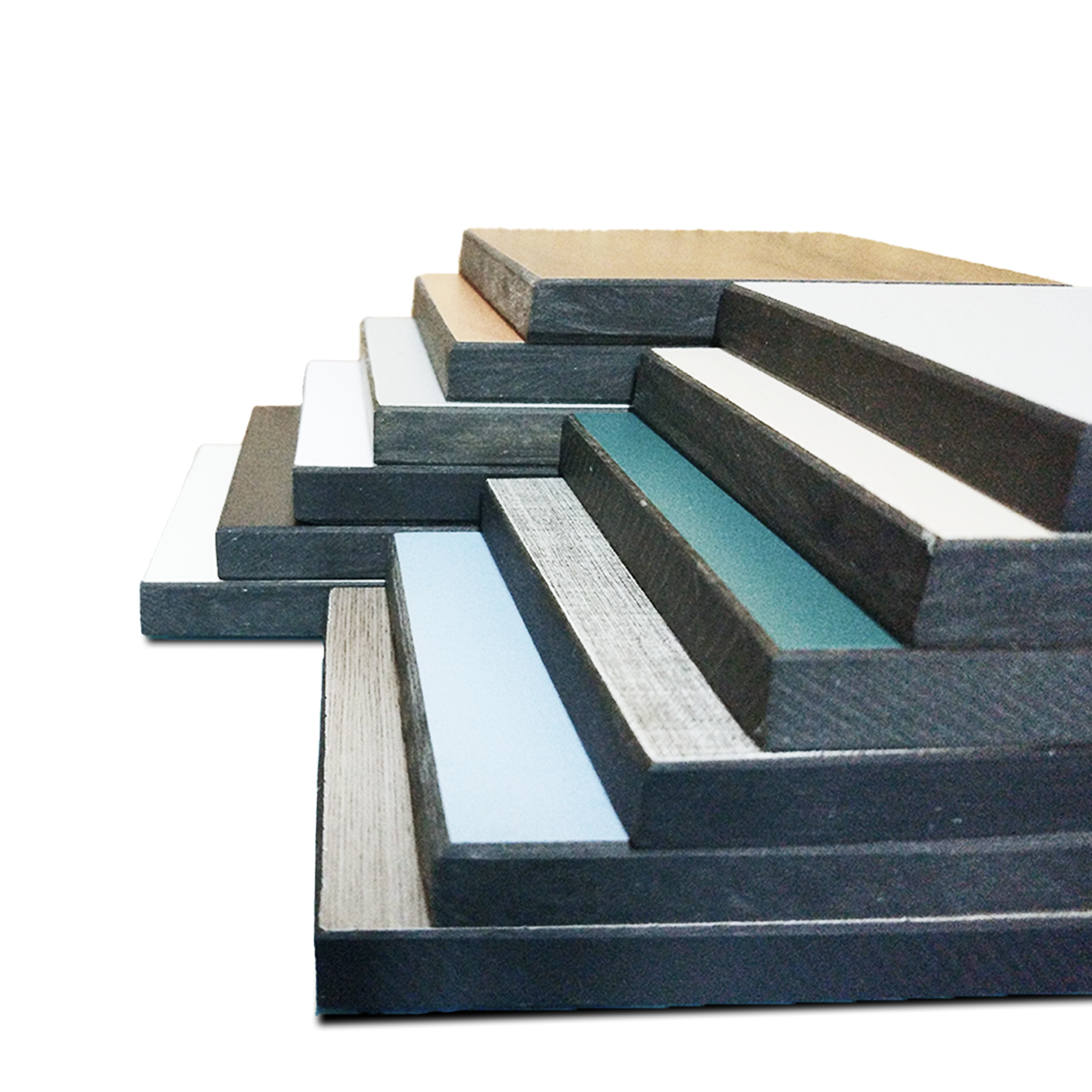

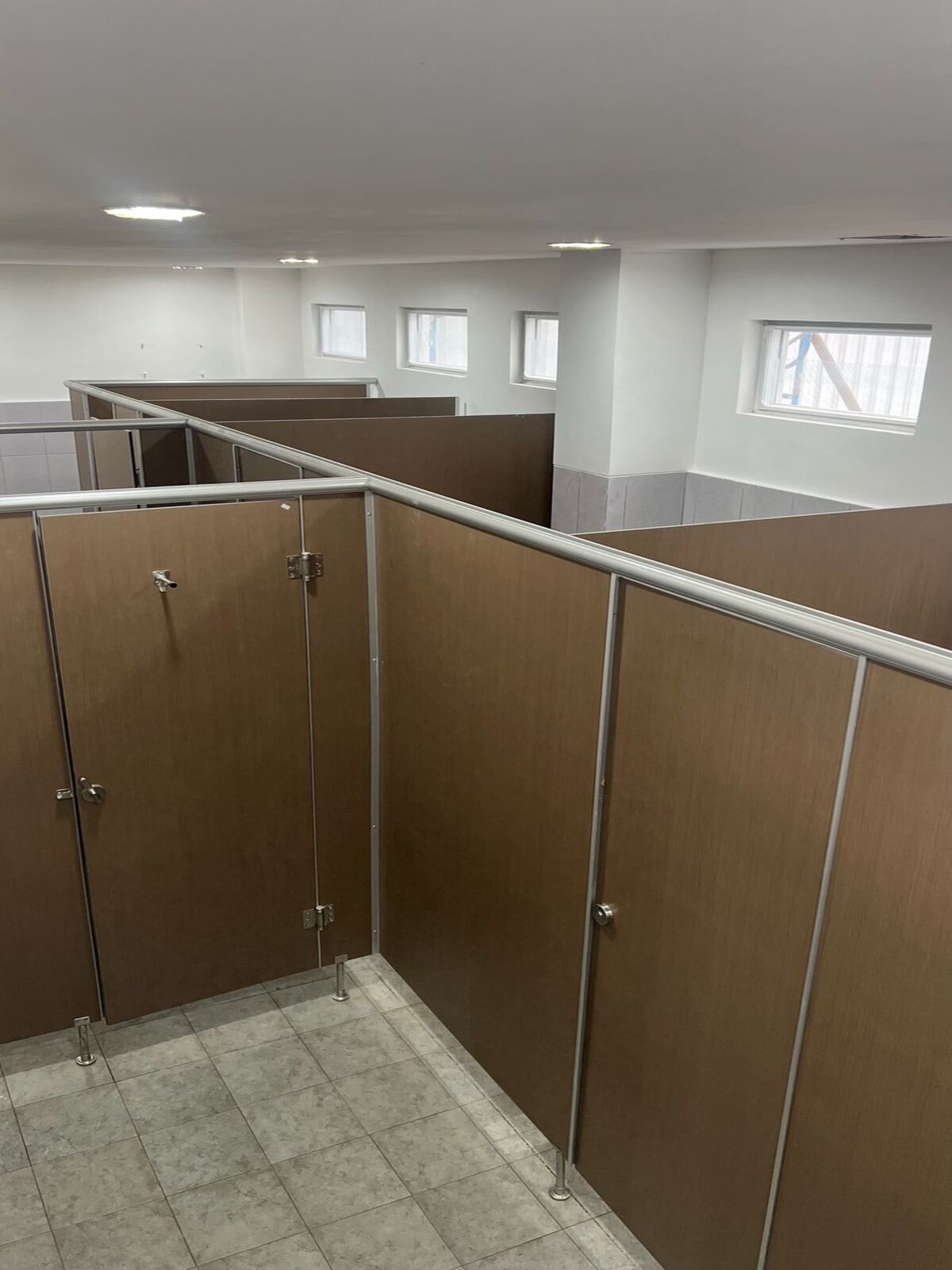

SMARTCUBIC adalah papan phenolic Grade A untuk kubikel toilet yang dirancang menggunakan struktur High Pressure Laminate (HPL) dan Compact Laminate (CL) dengan ketebalan 12,5 mm. Materialnya kokoh dan solid, dengan ketahanan optimal terhadap air dan kelembapan, serta stabilitas tinggi untuk penggunaan intensif dalam jangka panjang.

Daya Tahan Tinggi

Material berkualitas tinggi untuk penggunaan jangka panjang.

Tahan Lingkungan Ekstrem

Kuat terhadap uap, air panas, bahan kimia, dan suhu tinggi.

Fleksibel & Serbaguna

Cocok untuk berbagai kebutuhan dan mengikuti desain yang diinginkan.

Perawatan Mudah

Anti noda, anti gores, dan mudah dibersihkan.

Instalasi Efisien

Cepat dipasang dengan sistem dan aksesoris yang lengkap.

Aman & Bersertifikat

Sudah teruji tahan api, UV, dan bakteri.

Tipe	Ukuran	Ketebalan
Solid Color	1830 x 1830 mm	12,5 mm
Solid Color	1830 x 2440 mm	12,5 mm
Wood Grain	1830 x 1830 mm	12,5 mm

Artic White

Creme Beige

Sand Beige

Dust Grey

Chocolate Fineline

Wild Cherry

Oyster Grey

Smokey Grey

Cherry Pink

Royal Blue

Black Knight

White Oak

1. 1. Lakukan penandaan posisi panel divider pada lantai serta dinding.

1. 2. Lakukan penandaan posisi panel pilaster pada lantai serta dinding.

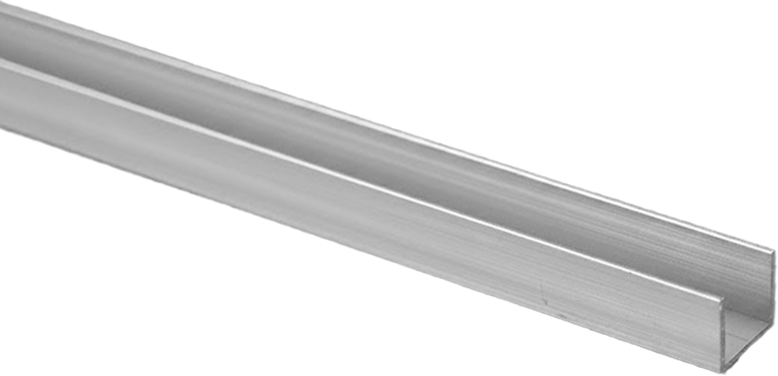

2. 1. Pasang aluminium U-channel divider pada dinding, kemudian kunci menggunakan fisher dan sekrup hingga terpasang kuat.

1. Pasang panel divider ke dalam aluminium U-channel. Berikan penyangga pada bagian bawah panel untuk menjaga kestabilan posisi, lalu kunci panel menggunakan sekrup.

3. 1. Pasang panel divider ke dalam aluminium U-channel. Berikan penyangga pada bagian bawah panel untuk menjaga kestabilan posisi, lalu kunci panel menggunakan sekrup.

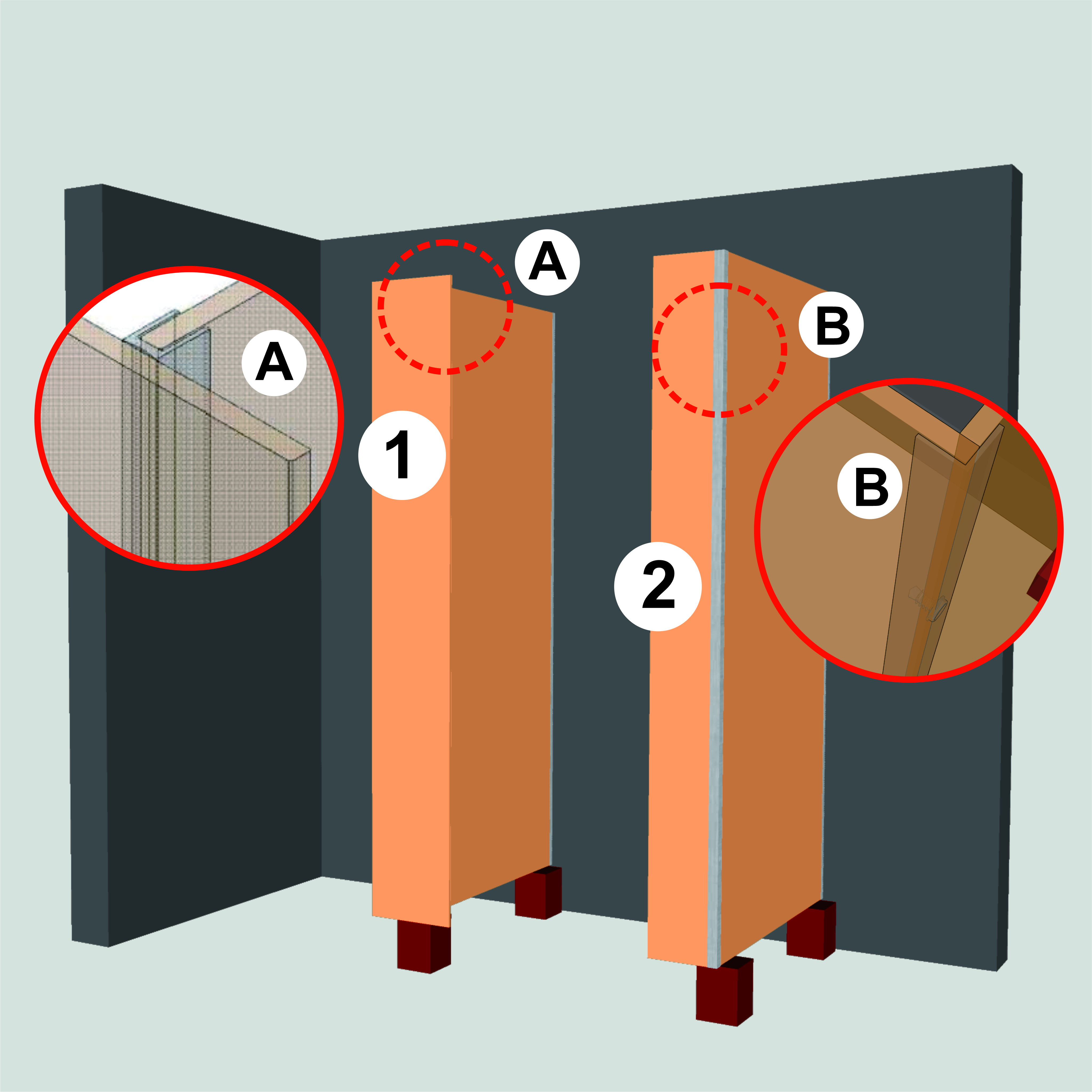

4. 1. Pasang aluminium U-channel pada bagian belakang pilaster tengah dan kunci menggunakan sekrup, kemudian rangkai dengan panel divider.

4. 2 Gunakan sekrup untuk menyambungkan panel pilaster ujung dan panel divider menggunakan teknik sambungan tumpul atau kalah-menang. Setelah sekrup terpasang dengan kencang, pasang profil L aluminium (B) menggunakan sealant sebagai perekat.

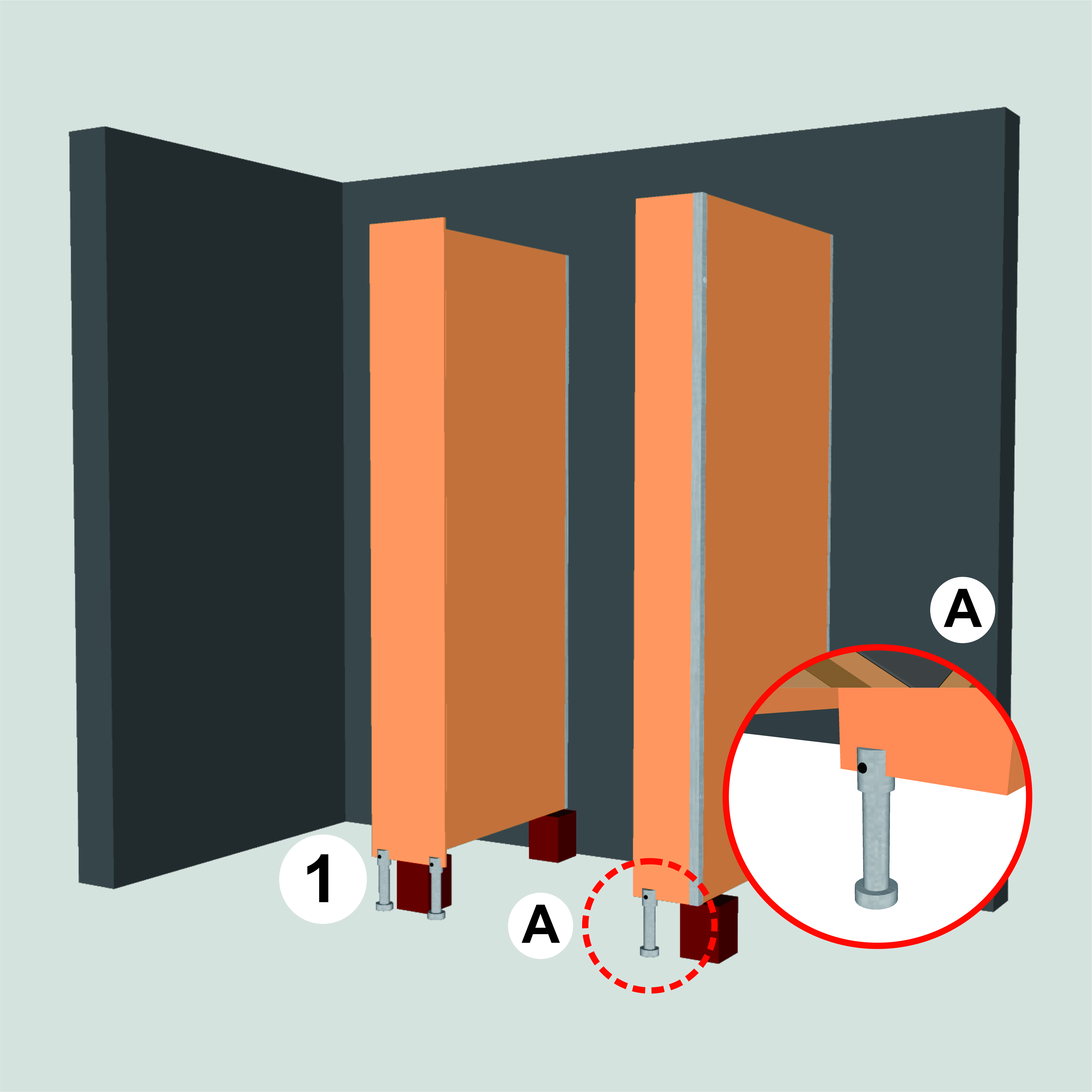

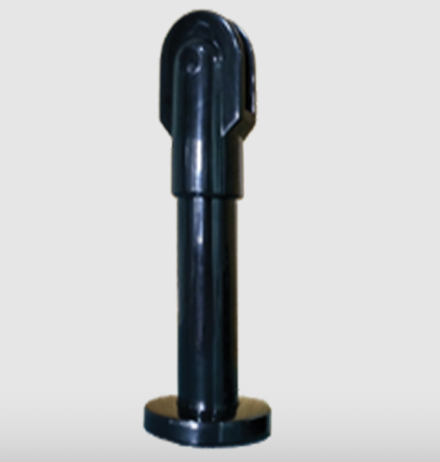

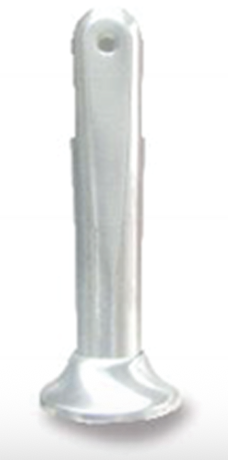

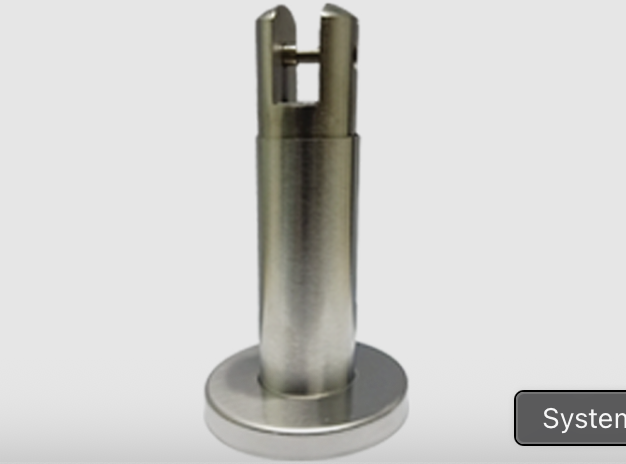

1. Pasang kaki atau pedestal pada panel pilaster. Setelah posisi dan ketinggian sesuai, lepaskan penyangga pada panel divider secara perlahan. Pedestal belum dikunci agar memungkinkan untuk penyetelan ulang posisi dan ketinggian (A).

5. 1. Pasang kaki atau pedestal pada panel pilaster. Setelah posisi dan ketinggian sesuai, lepaskan penyangga pada panel divider secara perlahan. Pedestal belum dikunci agar memungkinkan untuk penyetelan ulang posisi dan ketinggian (A).

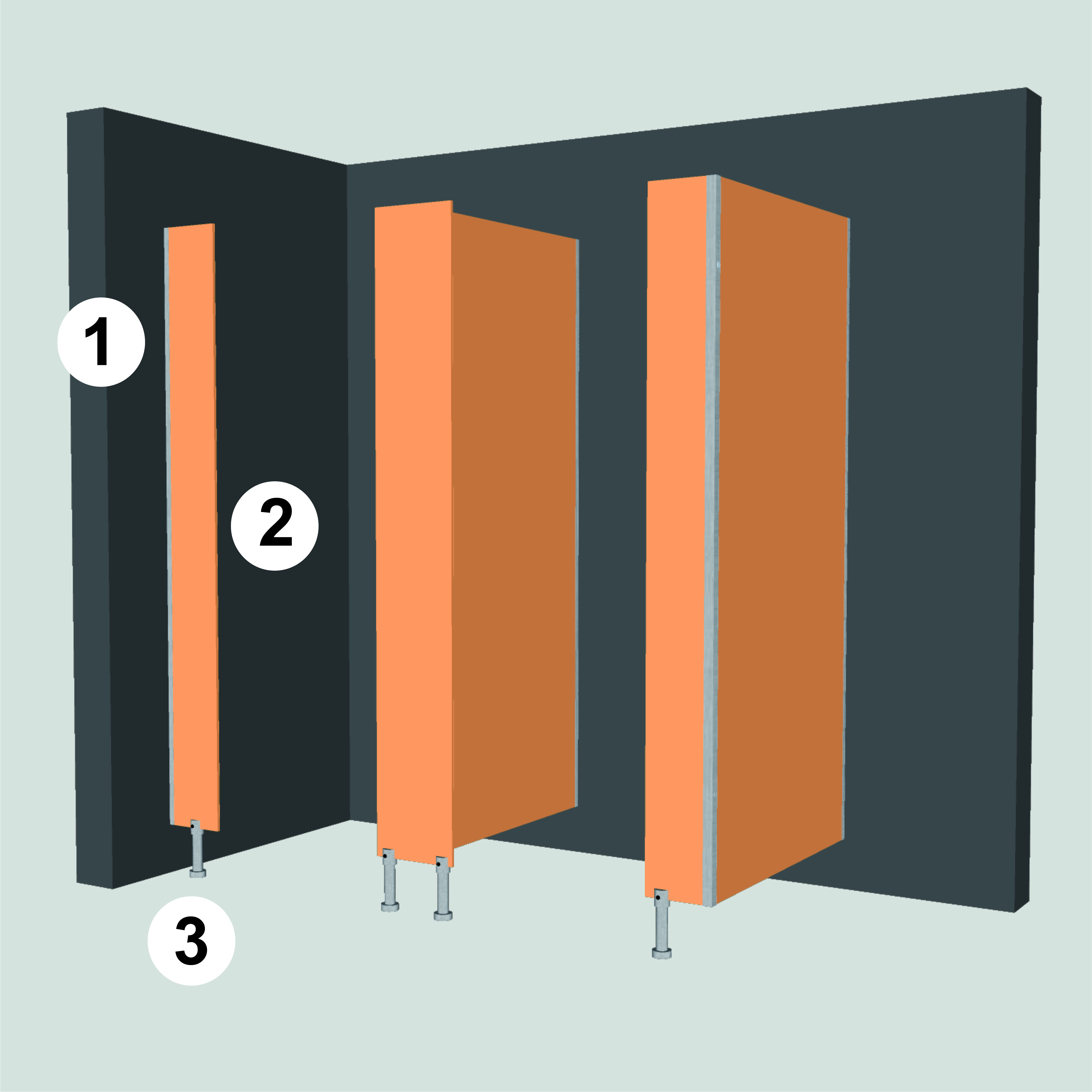

6. 1. Pasang aluminium U-channel pilaster pada dinding menggunakan fisher dan sekrup.

6. 2. Pasang panel pilaster ke dalam aluminium U-channel tersebut, lalu kunci menggunakan sekrup.

6. 3. Atur posisi dan ketinggian pedestal, kemudian kunci pedestal ke lantai menggunakan fisher dan sekrup.

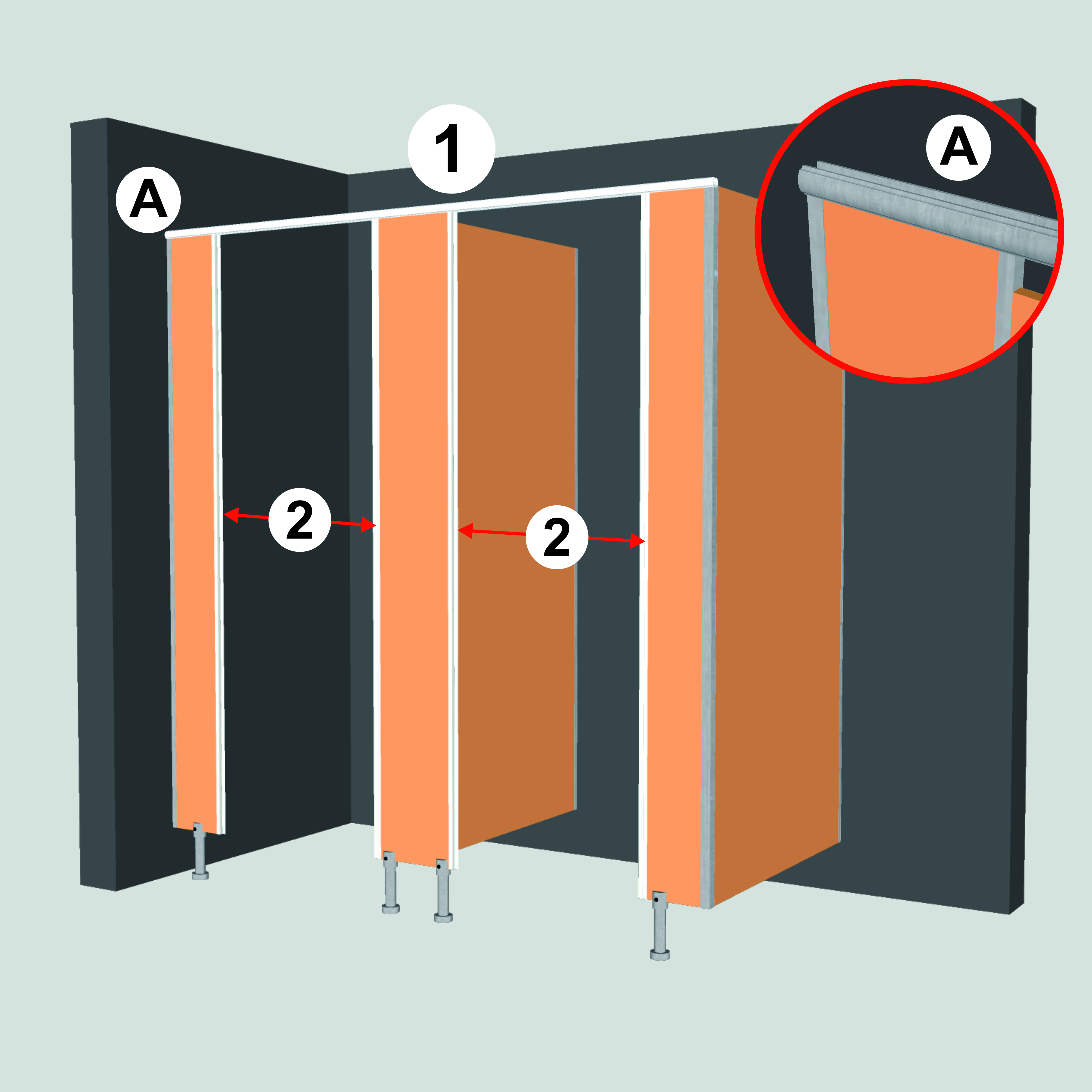

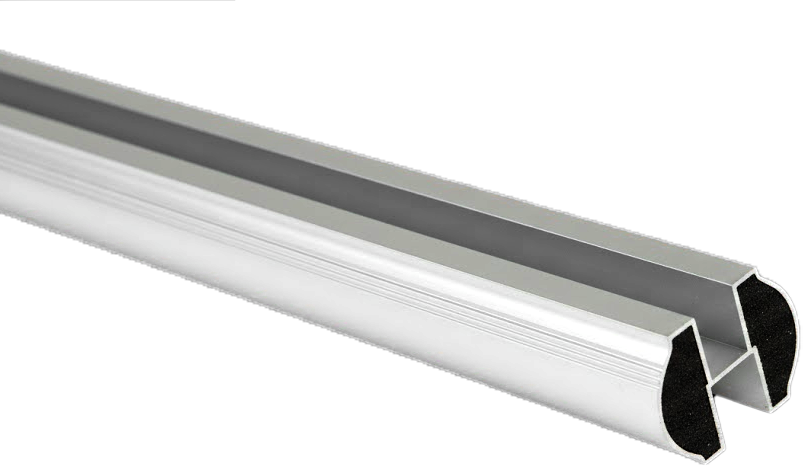

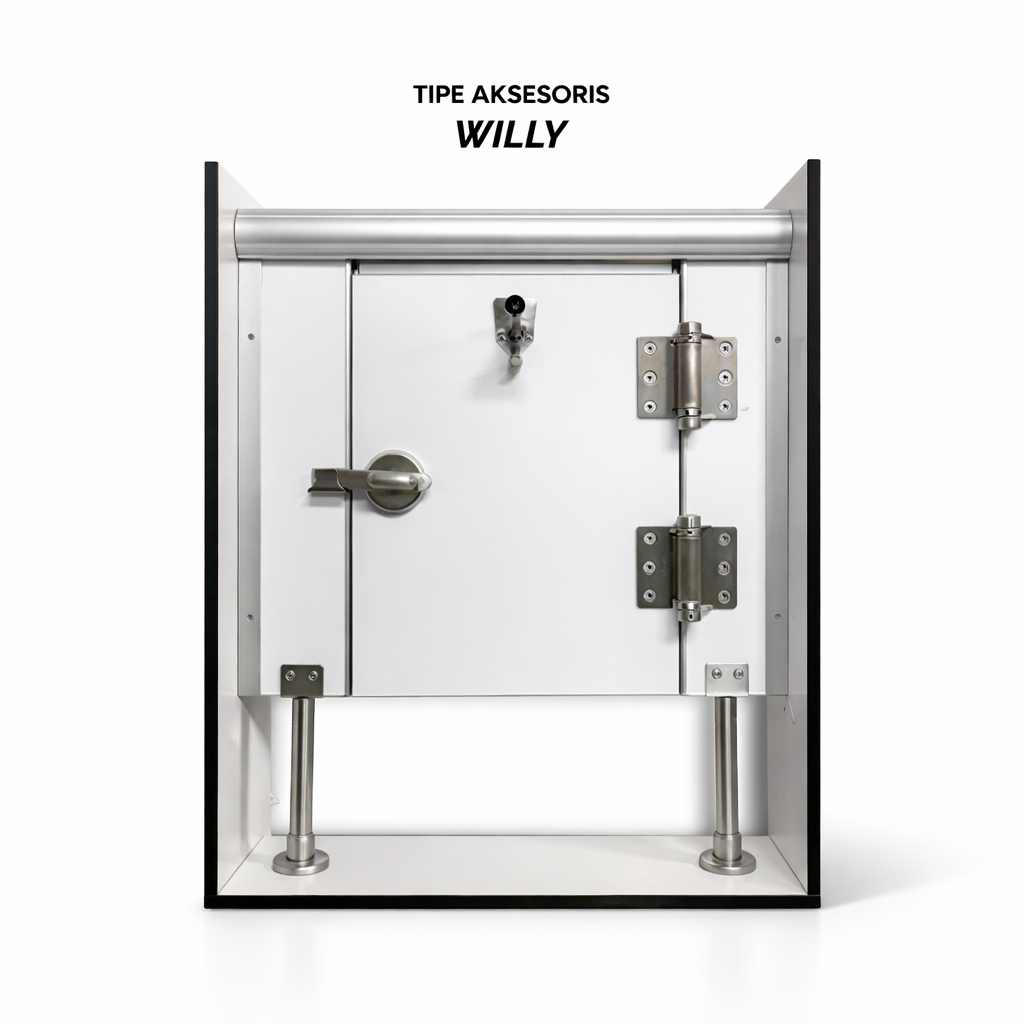

7. 1. Pasang aluminium head section pada bagian atas panel pilaster dan kunci menggunakan sekrup.

7. 2. Selanjutnya, pasang aluminium door jamb pada sisi panel pilaster dan kunci menggunakan sekrup.

8. A. Periksa kembali jarak untuk panel pintu sesuai lebar daun pintu.

8. B. Pastikan seluruh kaki atau pedestal berada pada satu level. Setelah posisi sesuai, kunci seluruh pedestal ke lantai menggunakan fisher dan sekrup.

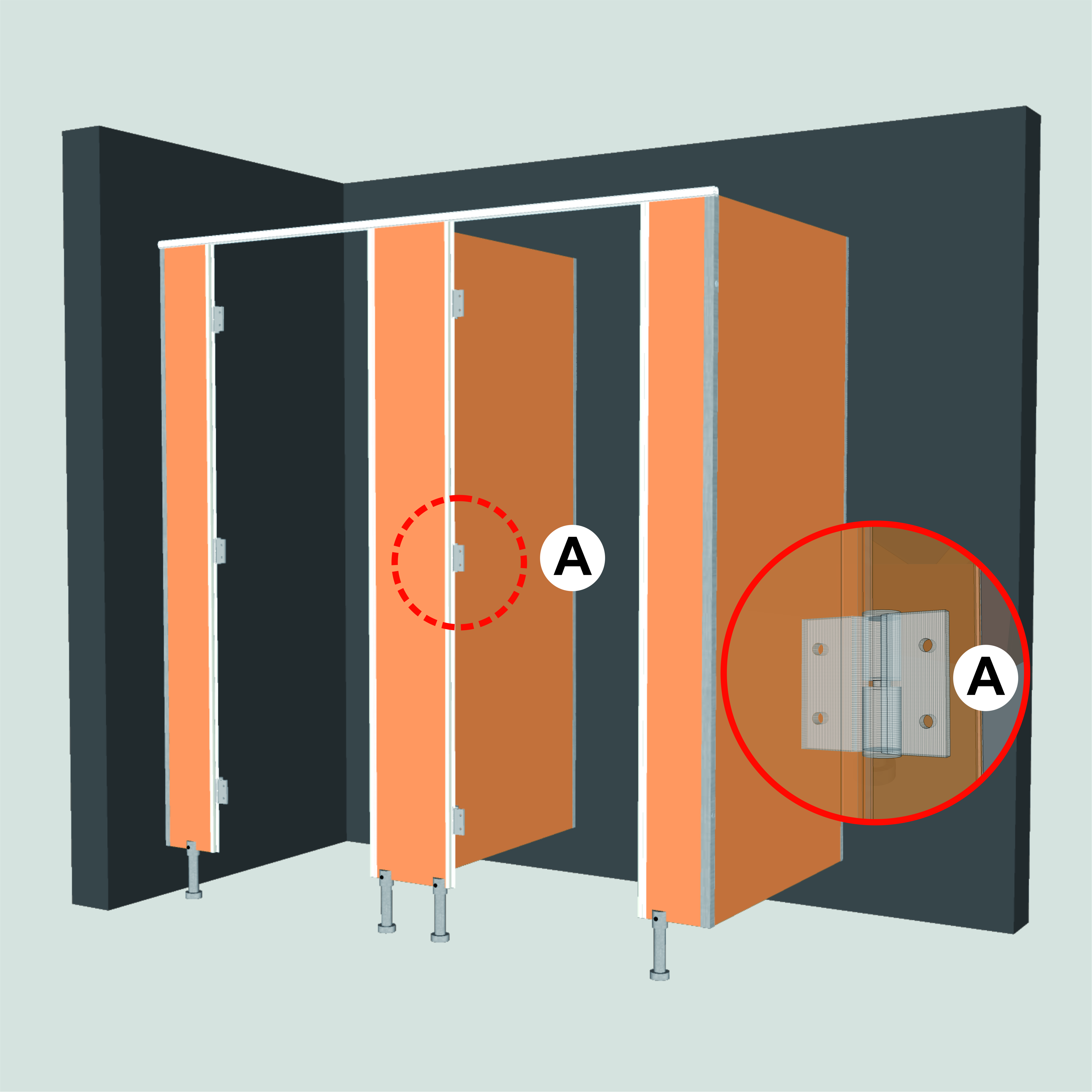

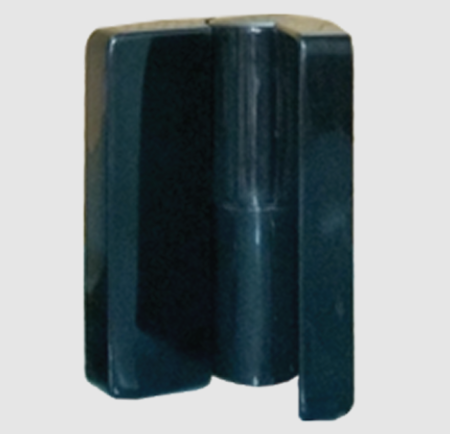

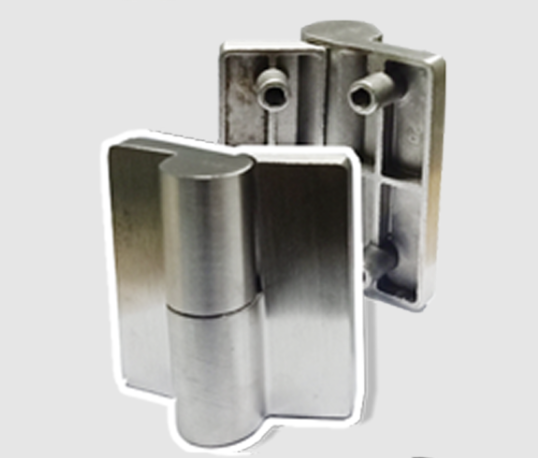

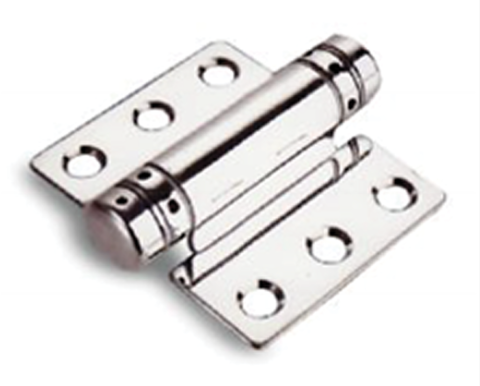

9. A. Pasang engsel pintu pada panel pilaster, kemudian kencangkan menggunakan sekrup.

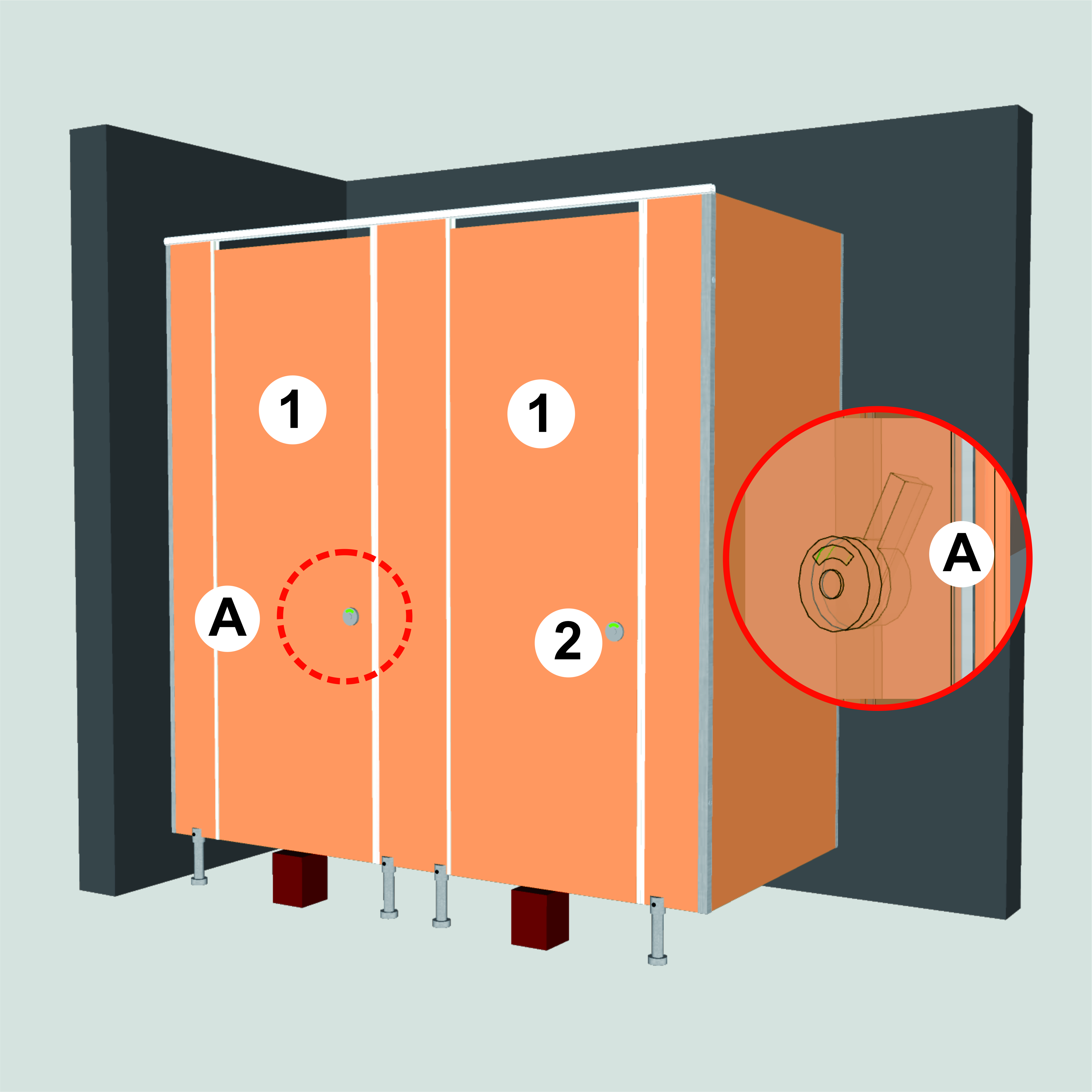

1. Pasang panel pintu di antara kedua pilaster. Berikan penyangga pada bagian bawah pintu agar sejajar dengan pilaster, lalu kunci sisi engsel lainnya ke panel pintu menggunakan sekrup.

10. 1. Pasang panel pintu di antara kedua pilaster. Berikan penyangga pada bagian bawah pintu agar sejajar dengan pilaster, lalu kunci sisi engsel lainnya ke panel pintu menggunakan sekrup.

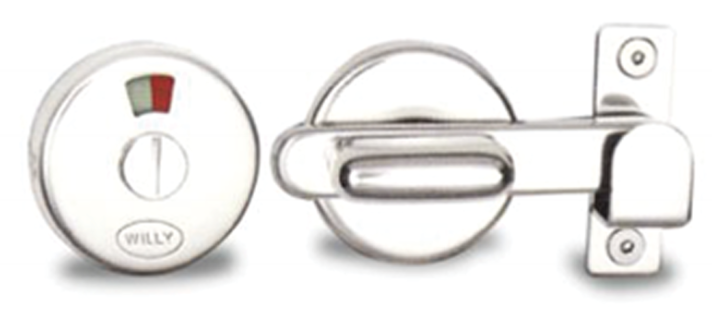

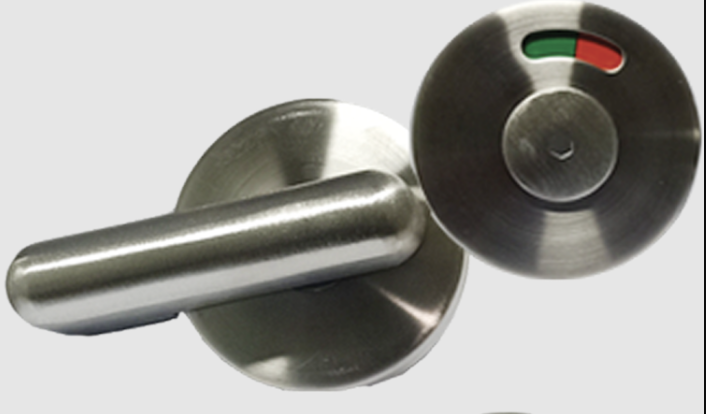

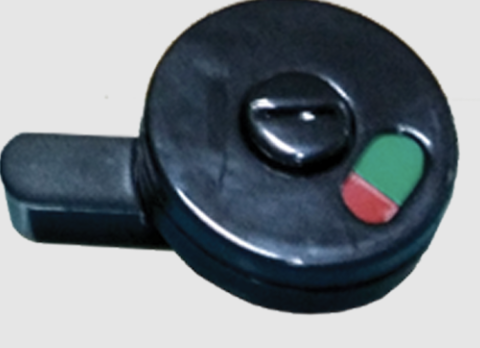

10. 2. Pasang door latch atau kait indikator dan kencangkan menggunakan sekrup.

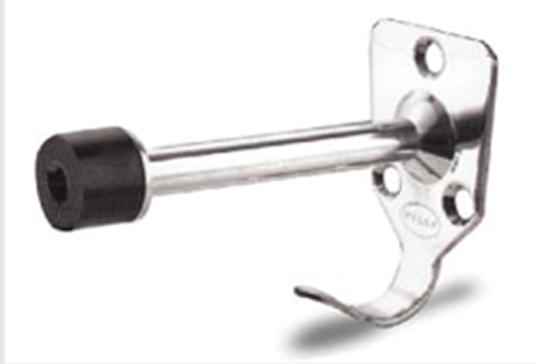

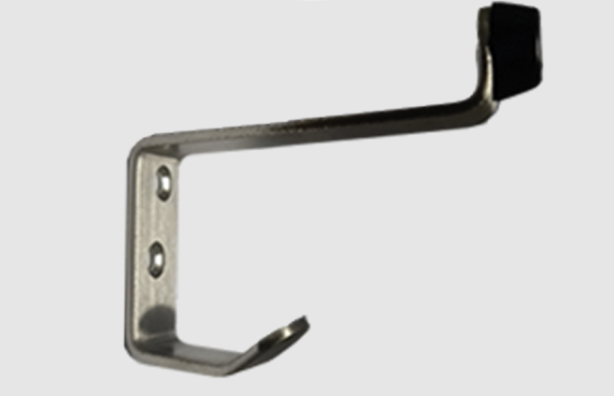

A. Pasang coat hook pada bagian dalam pintu serta door latch atau kait indikator pada panel pintu sesuai posisi yang telah ditentukan, kemudian kencangkan seluruhnya menggunakan sekrup hingga terpasang kuat dan rapi.

11. A. Pasang coat hook pada bagian dalam pintu serta door latch atau kait indikator pada panel pintu sesuai posisi yang telah ditentukan, kemudian kencangkan seluruhnya menggunakan sekrup hingga terpasang kuat dan rapi.
